Дефлегматор ХД/4-1750Р - умощненный дефлегматор из комплекта оборудования серии ХД/4. Рекомендуется для работы с колонной ХД/4-1200, а также в случае, если вода охлаждения имеет температуру 25-30С
Выполнен с холодильником в виде спирали димрота.Полная конденсация паров до мощности 1.700Вт (по спирту), до 2100Вт при перегонке браги (можно использовать в качестве дистиллятора). Соединение с колонной – разъем с накидной гайкой, резьба на гайке внутренняя 1 дюйм (сантехническая)...
Дефлегматор предназначен для конденсации поступающих в него из колонны (или из куба, в режиме дистилляции) паров. После конденсации флегма частично возвращается в колонну для ее нормальной работы, а частично выводится в приемник продукта. Пропорции такого возврата/отбора в разных режимах работы выбираются оператором – это разделение потоков и является необходимым условием нормальной работы колонны.

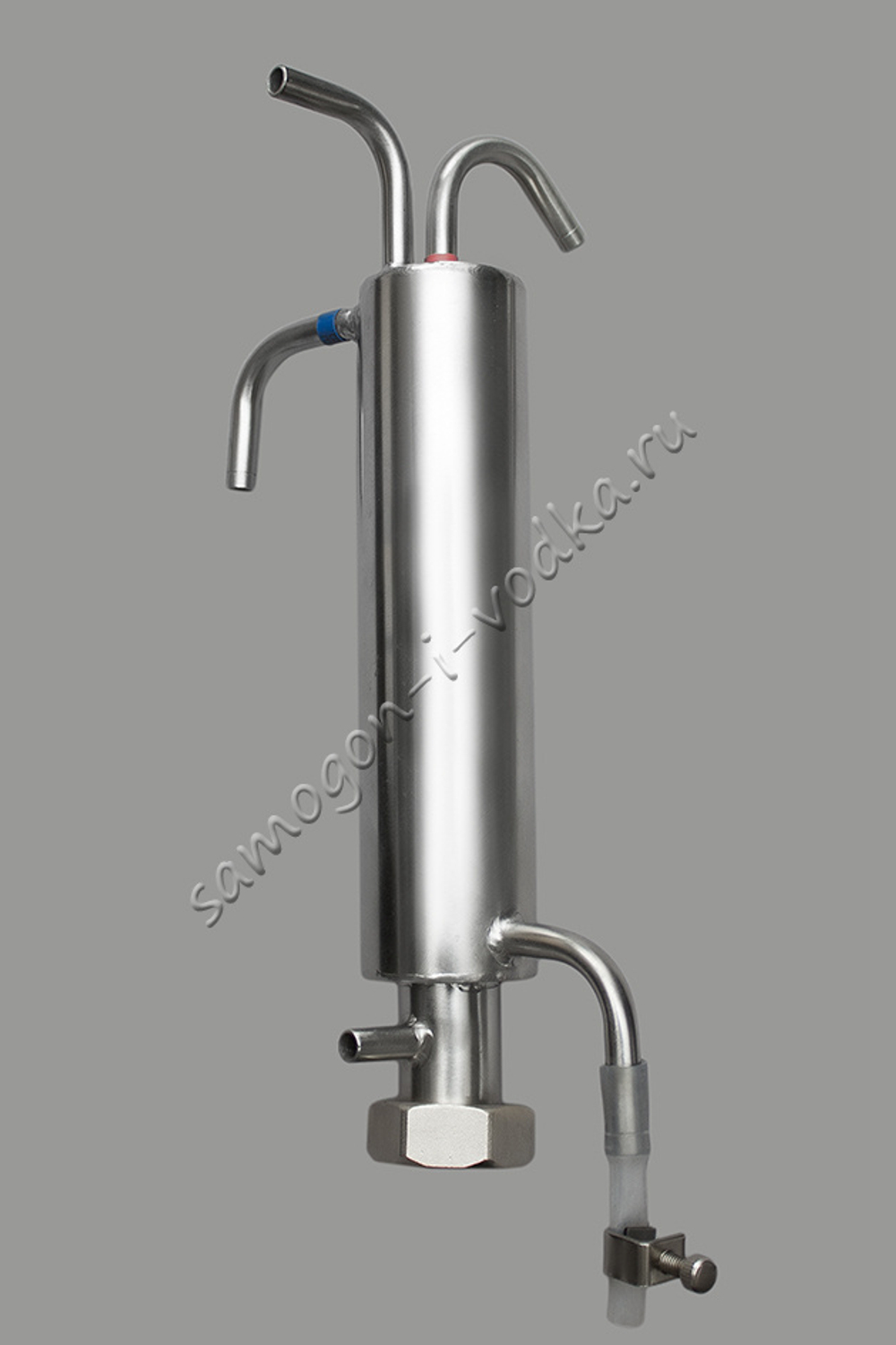

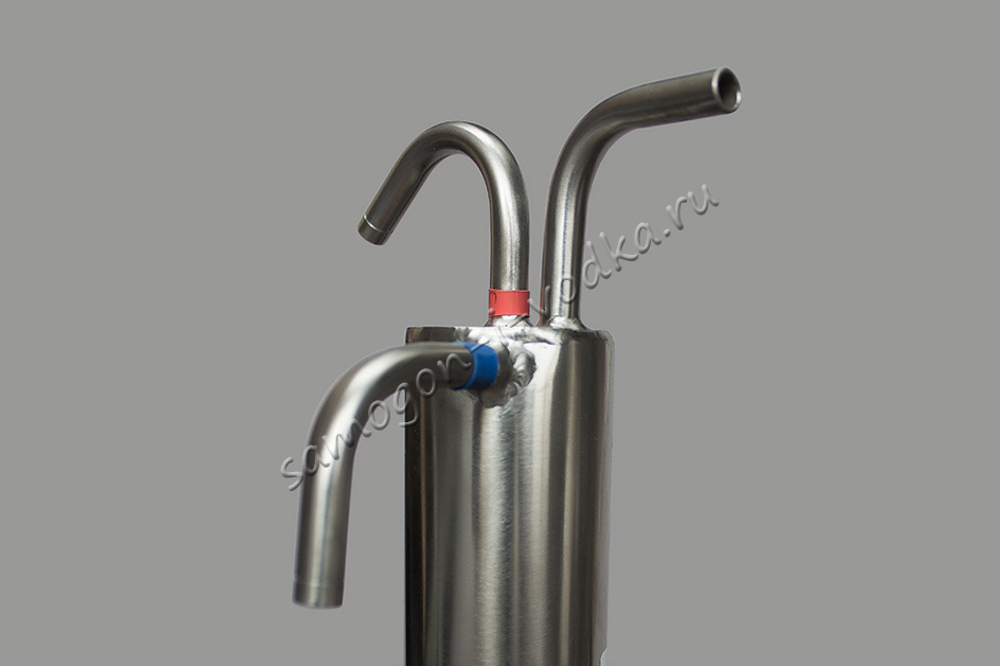

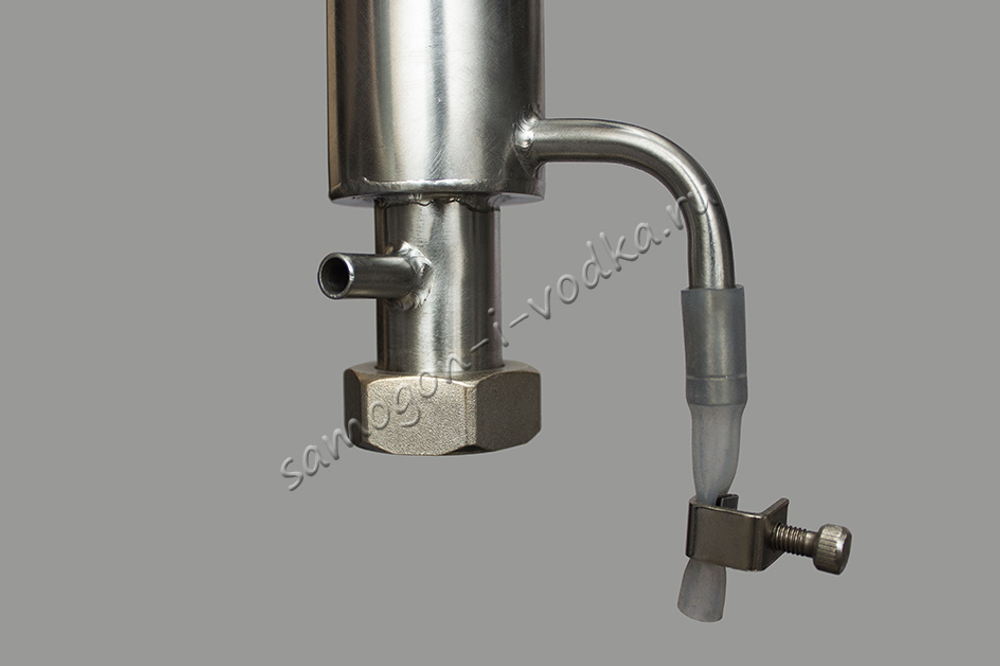

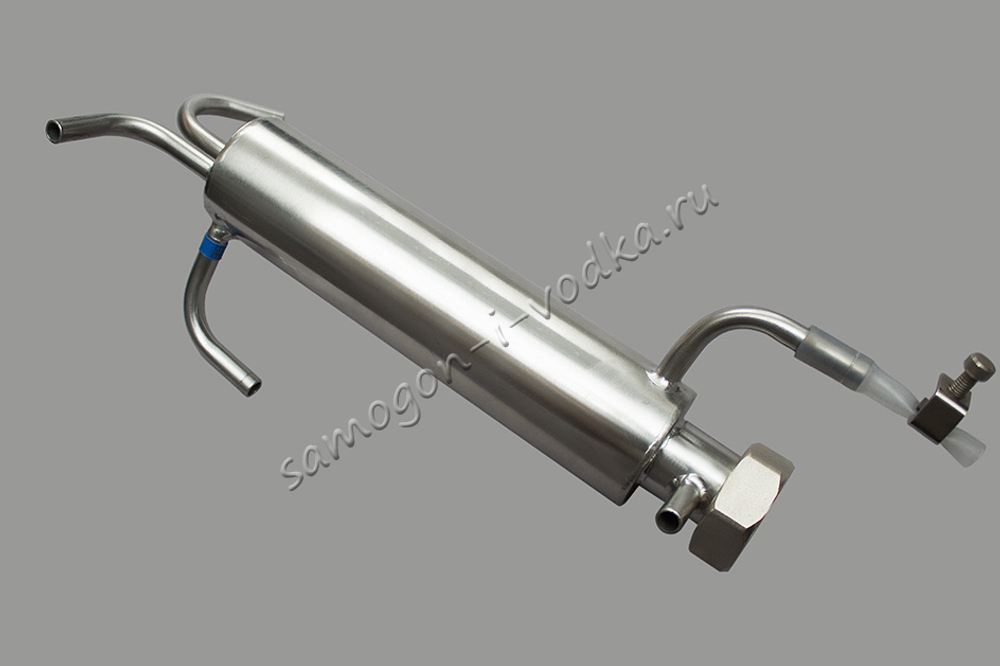

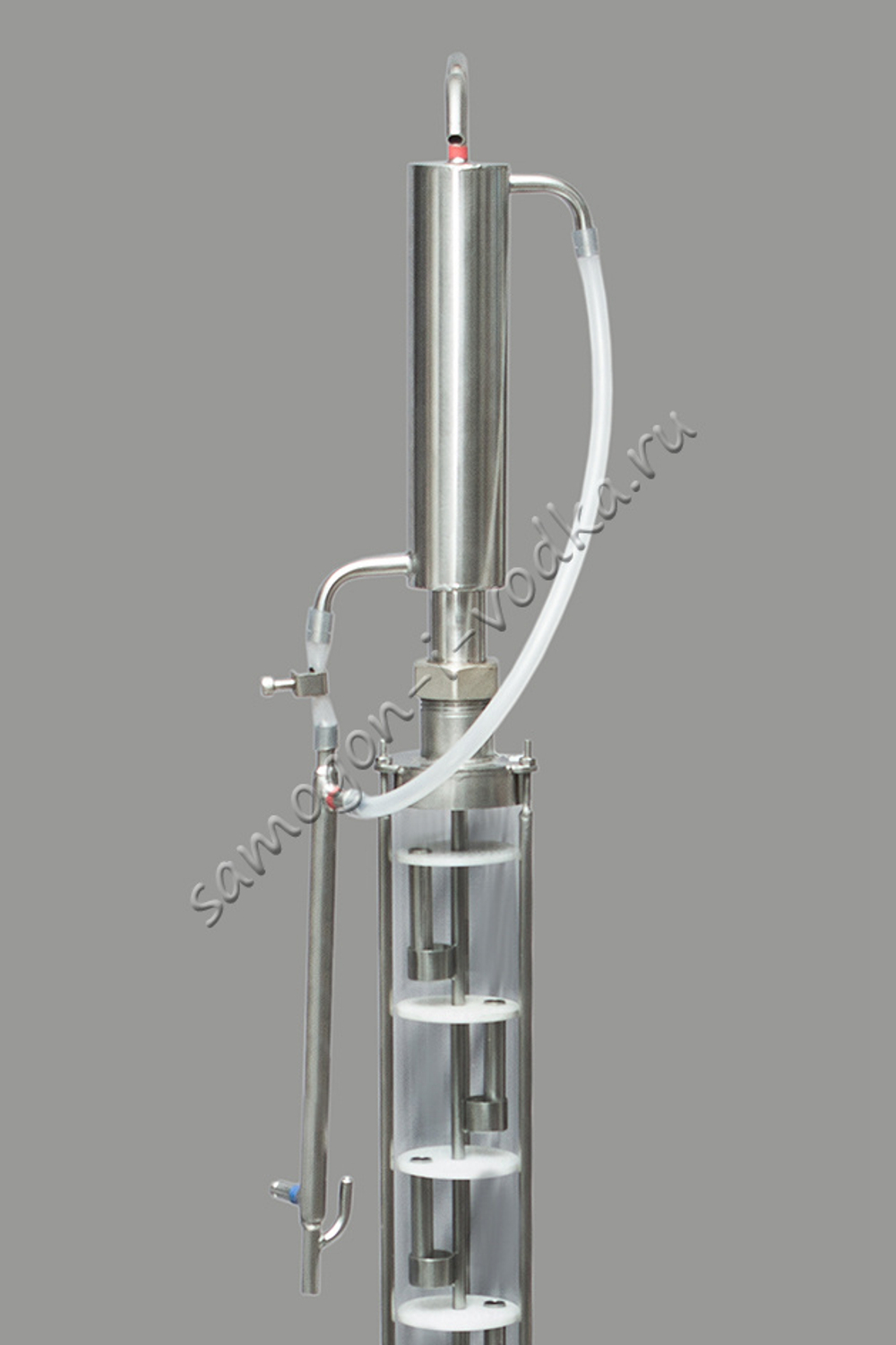

Общий вид дефлегматора, а также его «рабочее положение», в сборе с холодильником доохлаждения продукта, установленным на царгу, показаны на фотографиях ниже
В серии ХД/4 дефлегматор выполнен таким образом, что, кроме работы в составе ректификационной колонны, его можно использовать для дистилляции браги. В этом режиме он устанавливается непосредственно на куб или на сухопарник. СС, после конденсации и доохлаждения в малом холодильнике, отводится в приемник продукта.При дистилляции с помощью НБК дефлегматор устанавливается на нее, и СС отводится аналогичным образом.Более подробно о работе дефлегматора - в видеокурсе
Характеристики:
Высота дефлегматора,мм - 290
Ширина,мм - 70
Глубина,мм - 90
Вес,кг - 0,725
Устройство оснащено трубкой связи с атмосферой (ТСА), которая должна быть всегда открыта. Запрещается глушить, закольцовывать указанный выход.

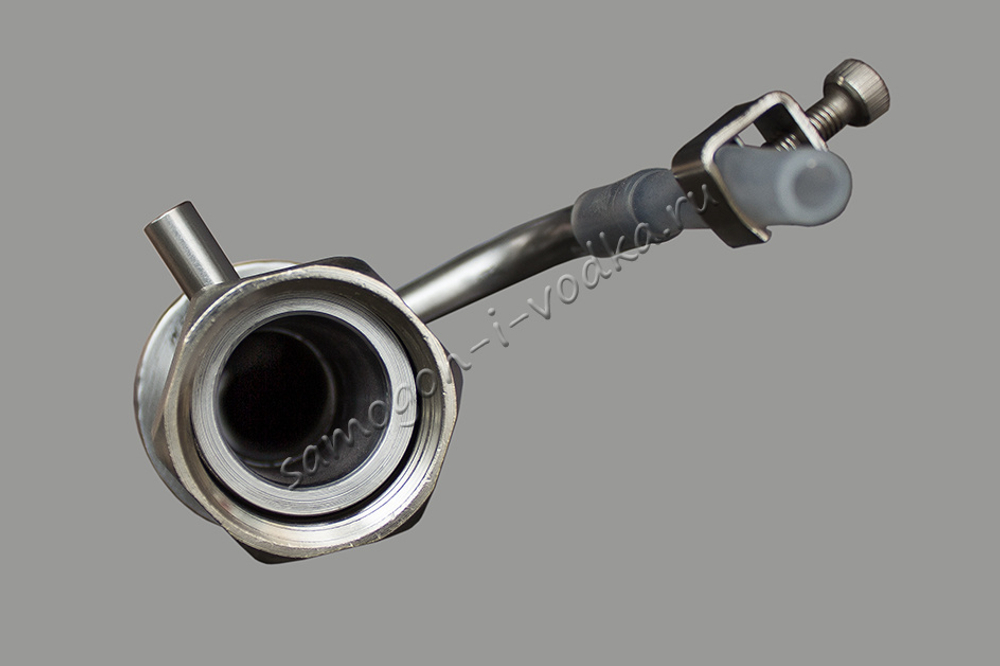

Соединение с колонной – разьем с накидной гайкой, резьба 1 дюйм
Рекомендованные шланги соединения:
- Подача воды охлаждения:
Шланг ПВХ пищевой D-7х1,0 мм
Шланг медицинский ПВХ D-7х1,5 мм
- Отбор продукта:
Шланг медицинский силиконовый 6х1,5 мм
