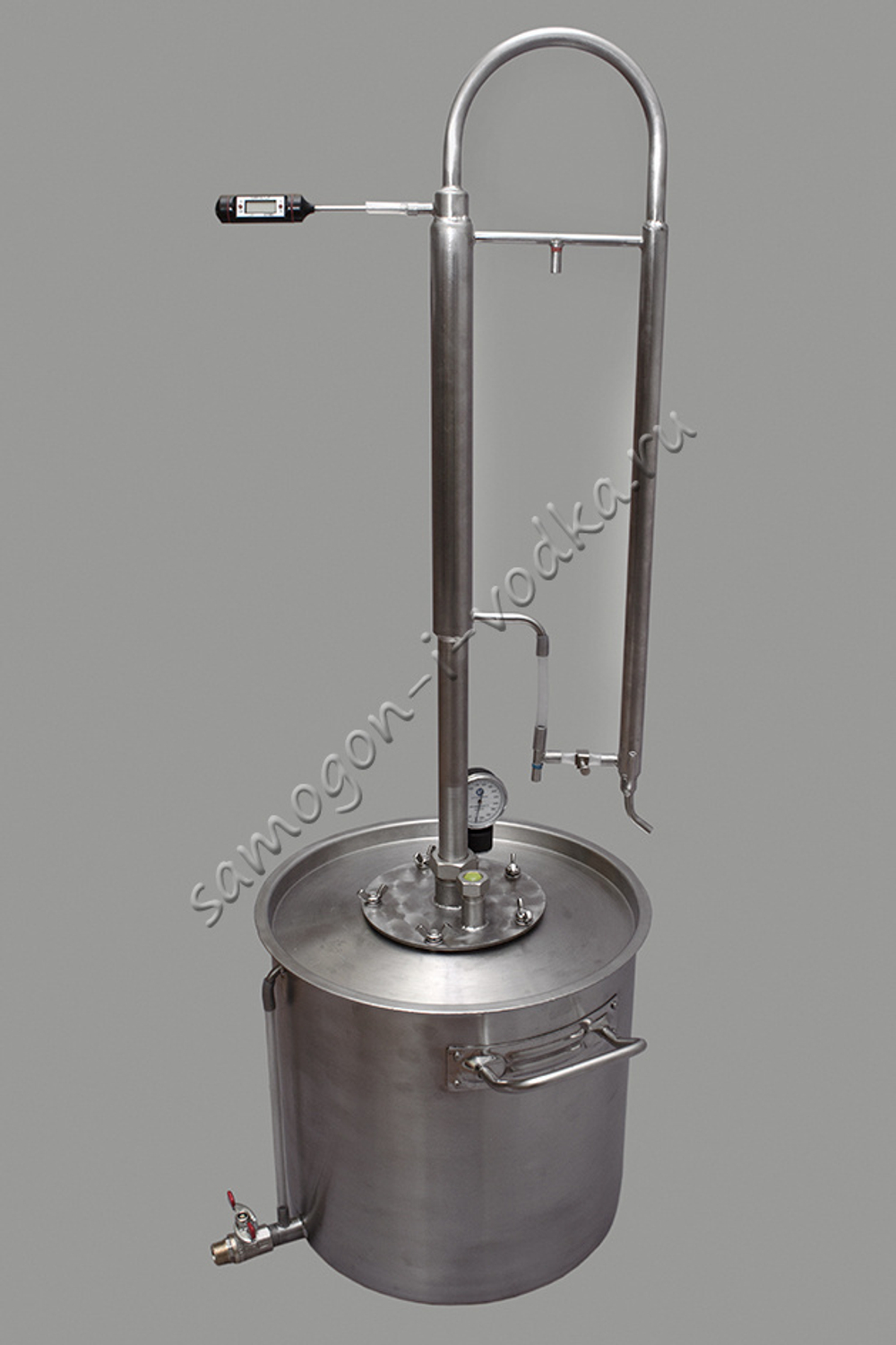

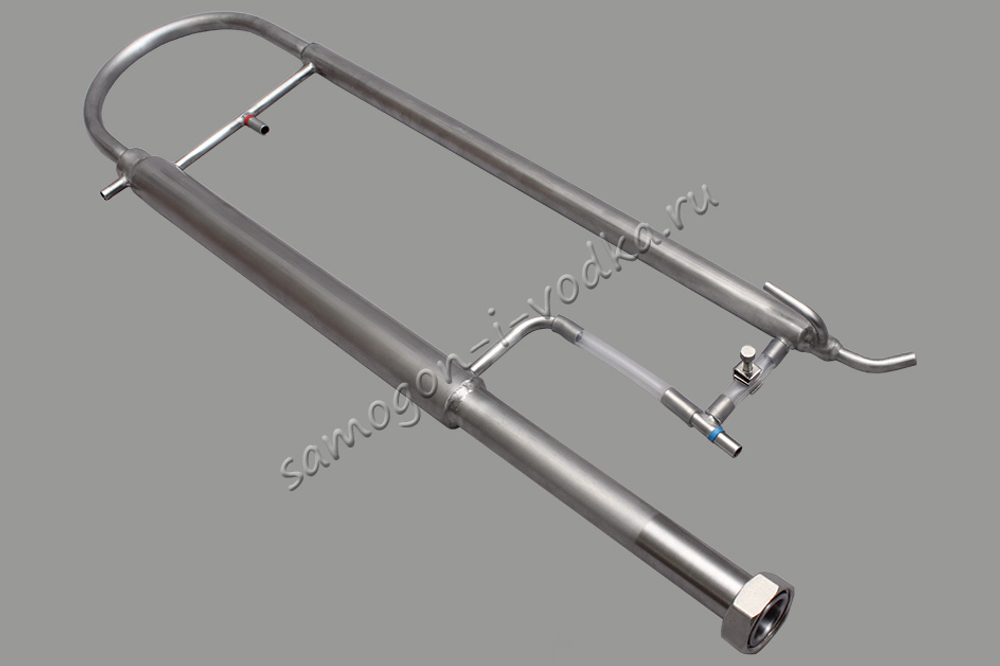

Это - классический вариант пленочной колонны, когда перегонка браги или сырого спирта происходит с заметным увеличением крепости продукта (укреплением)

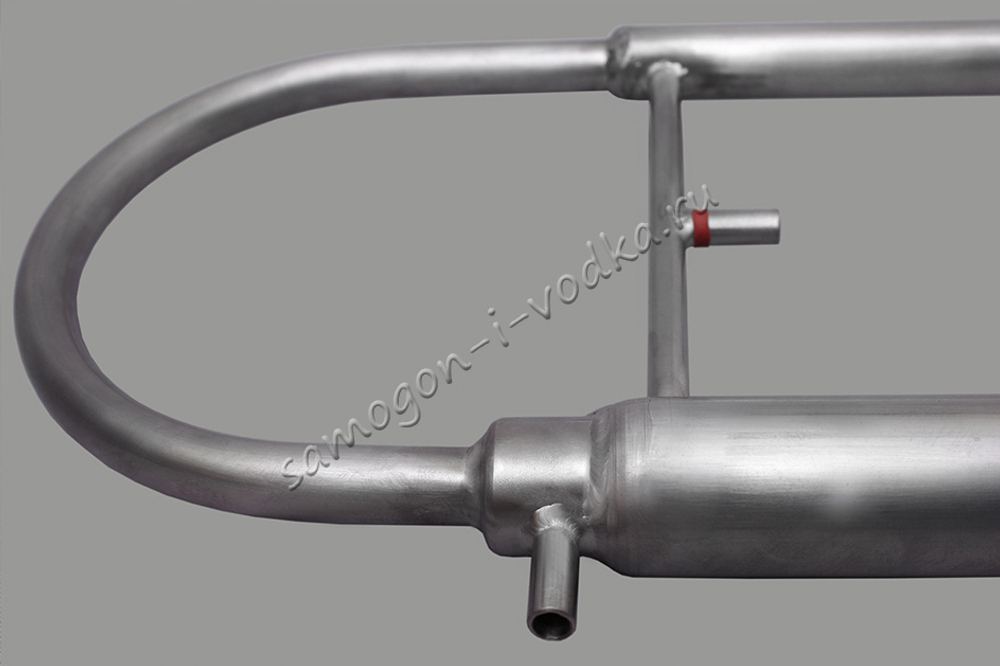

В пленочной колонне есть два холодильника. Первый - на восходящем участке спиртосодержащих паров, так называемый парциальный дефлегматор...
Высококипящая фракция пара частично конденсируется, и флегма стекает обратно в куб (еще лучше, если ниже установлен еще и сухопарник). Пары с более высоким содержанием спирта попадают во второй холодильник, где конденсируются и готовый продукт вытекает в приемную емкость.
Таким образом можно получить дистиллят с крепостью 80-90%.

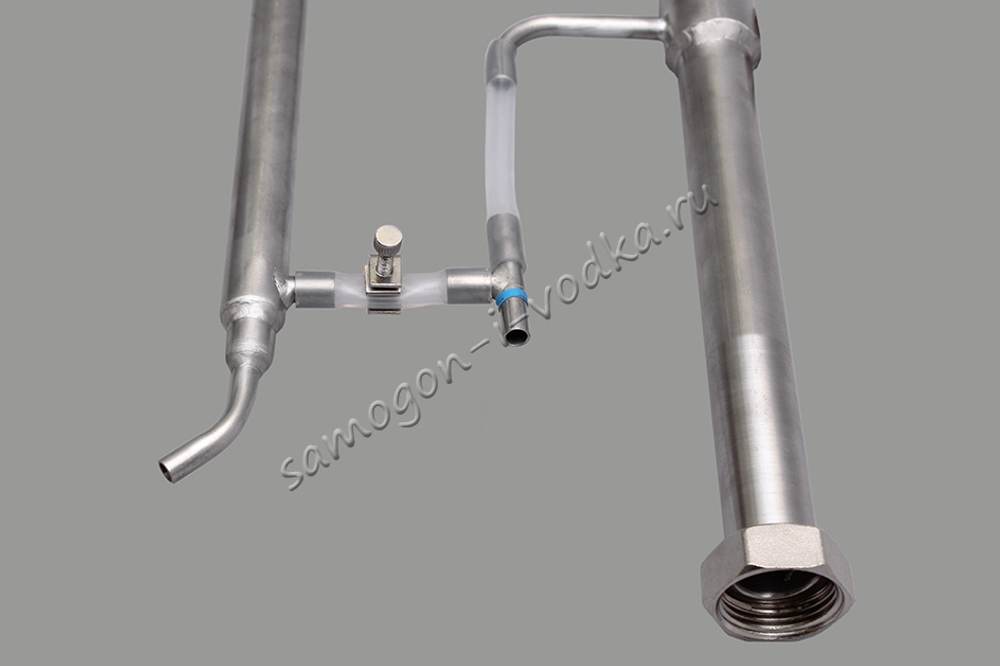

Степень укрепления регулируется подачей воды в первый холодильник, регулятор - зажим Гофмана. Чем больше воды, тем выше укрепление, вплоть до полной конденсации (когда на выходе дистиллята нет вообще)
Примечание.

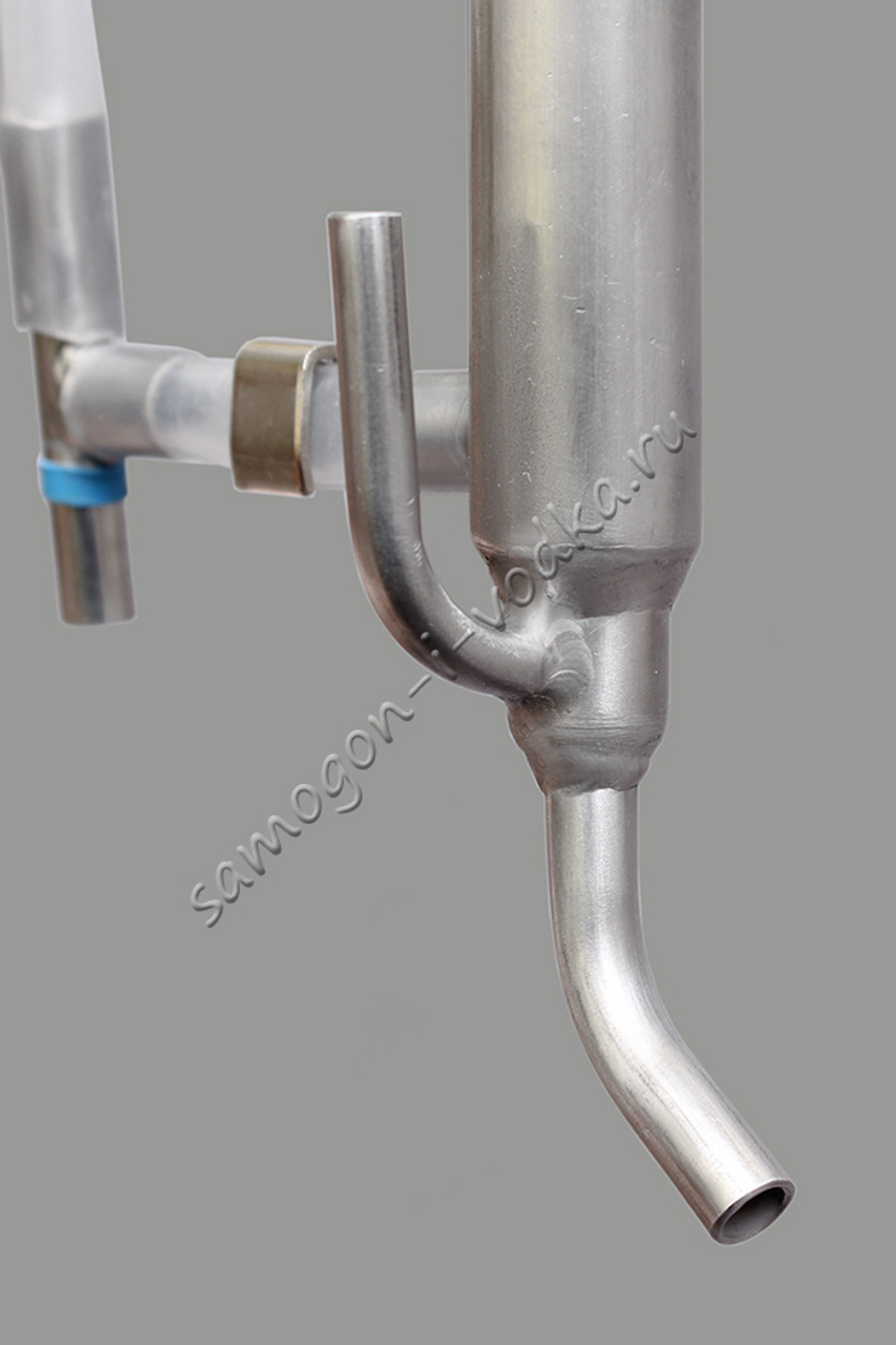

Дополнительная малая трубка, расположенная у выхода готового продукта - это ТСА (трубка связи с атмосферой). Предназначена она для уравнивания давления в системе с атмосферным давлением, при работе она должна быть открыта. При этом трубка для отвода жидкости в приемную емкость не должна быть опущена в жидкость.
В комплект входят соединительные силиконовые трубки, зажим Гофмана, две уплотнительные прокладки.
Характеристики:
Высота 650мм
Ширина 230мм
Диаметр штуцеров охлаждения и отвода продукта 8мм;
Разьем для подсоединения к кубу– накидная гайка, резьба 1 дюйм.
Мощность нагрева браги максимальная 2500 Вт
Мощность при работе на себя 2200 Вт
Расход воды 20-45 литр/час в зависимости от мощности нагрева
При мощности нагрева 2500Вт в режиме дистилляции расход воды 45 л/час!!!
При мощности нагрева 1500Вт – 22литра в час (серьезная экономия воды для обычного режима дистилляции)
Устройство оснащено трубкой связи с атмосферой (ТСА), которая должна быть всегда открыта. Запрещается глушить, закольцовывать указанный выход.
Рекомендованные шланги соединения:
- Подача воды охлаждения:
Шланг ПВХ пищевой D-7х1,0 мм
Шланг медицинский ПВХ D-7х1,5 мм
- Отбор продукта:
Шланг медицинский силиконовый 6х1,5 мм
