При вакуумной дистилляции и ректификации есть три распространенных способа отвода фракций перегонки (головы-тело-хвосты) в приемные емкости:...
1. Отвод в емкости, находящиеся под вакуумом, самотеком. В этом случае применяются те же клапаны, или игольчатые краны регулировки отбора, что и при атмосферной дистилляции. Но и сам куб с колонной, и приемные емкости при этом должны обязательно находиться при одинаковом давлении - иначе самотека просто не получится!
2. Отбор продукта осуществляется непосредственно в зону атмосферного давления, с помощью шлюза. То есть в емкость определенного и небольшого обьема сначала натекает определенное количество продукта, потом кран на подающей линии закрывается, открывается выходной кран, давление в шлюзе становится атмосферным и жидкость вытекает наружу, в приемную емкость. Далее кран закрывают, восстанавливают в шлюзе вакуум, открывают входной кран, и цикл повторяется.

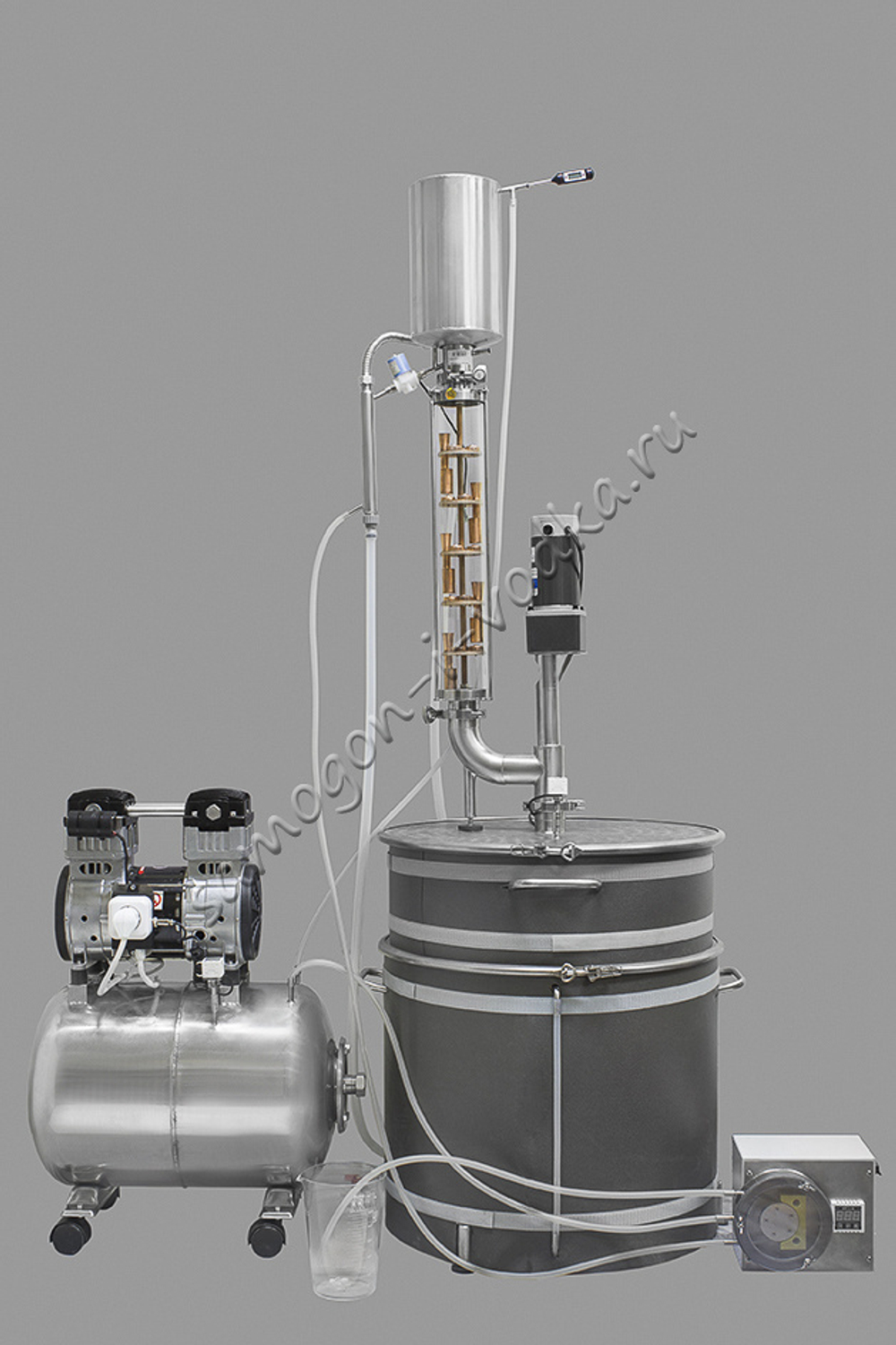

3. Отбор осуществляют с помощью дозирующего механизма принудительного отбора (дозирующего насоса). В этом случае насос откачивает флегму из дефлегматора, находящегося под разряжением, в приемную емкость, которая находится под атмосферой. Насос при этом является и регулятором отбора, и одновременно шлюзом-транспортером продукта из зоны разряжения в атмосферную зону.
У всех трех способов есть преимущества и недостатки, такие как стабильность, сложность реализации, точность отбора, стоимость, надежность, и так далее.
С нашей точки зрения, отбор с помощью перистальтического насоса является оптимумом по соотношению такого рода соображений. Это самый универсальный, стабильный, простой для оператора вариант работы по регулировке величины отбора, фракционированию и постоянному контролю органолептики продукта. По сути своей, такой вариант вообще ничем не отличается от винокурении при атмосферном давлении...

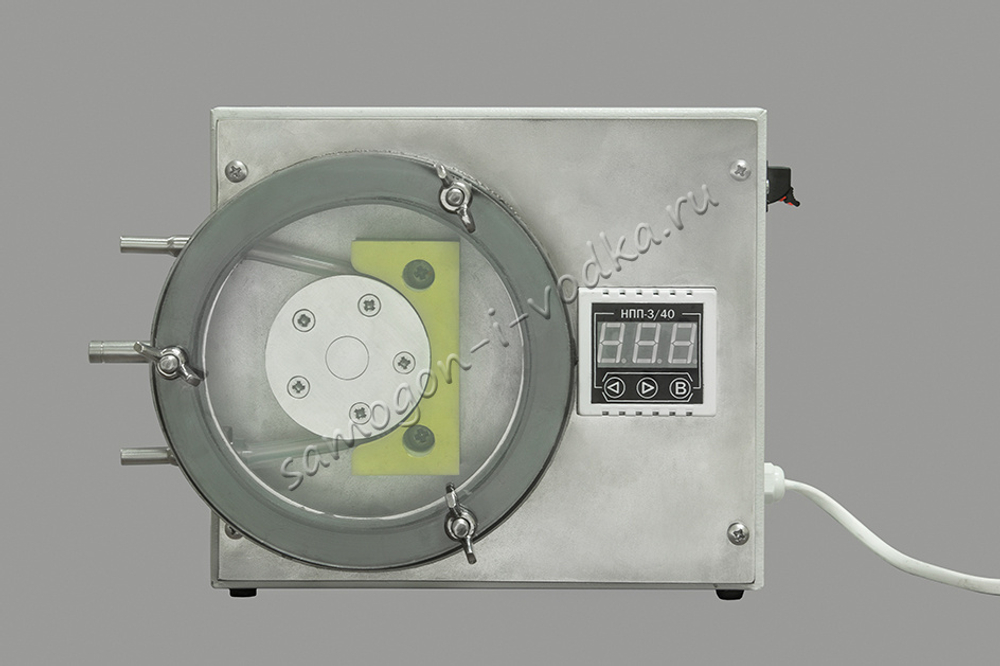

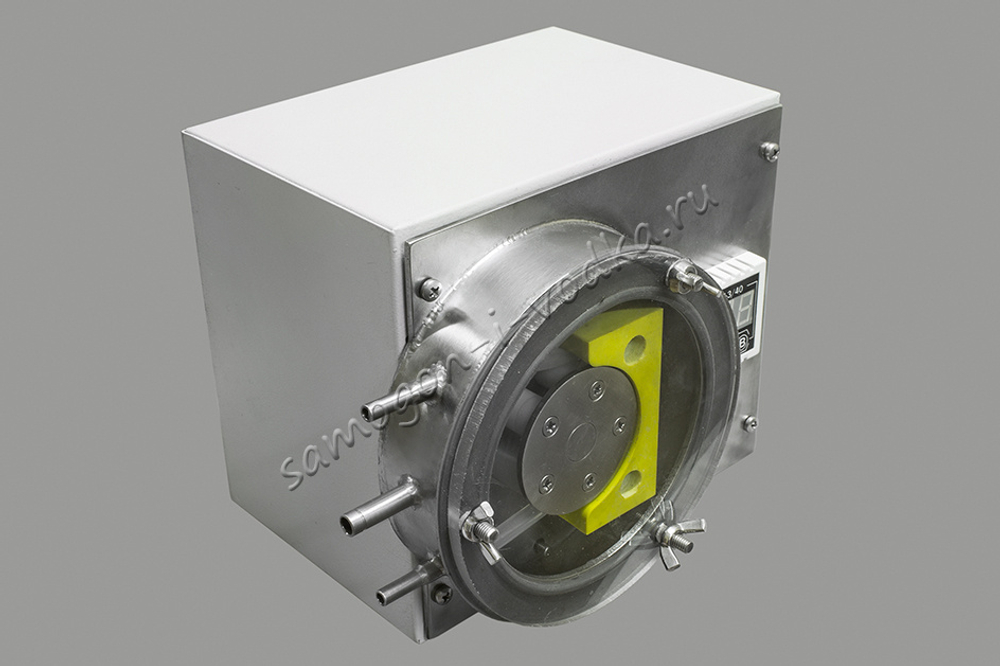

Особенностью насоса для вакуумного отбора является необходимость поместить головку в зону пониженного (до уровня эксплуатируемой системы) давления, при этом силиконовая трубка насоса не испытывает разницы давлений, не схлопывается, работа происходит на любом давлении абсолютно предсказуемо и равномерно.
За это приходится платить усложнением конструкции насоса, и, следовательно, повышенной итоговой стоимостью изделия.
Однако оно того стоит, вне всяческих сомнений.
В остальном этот перистальтический насос не отличается совершенно ничем от тех насосов, которые мы производим и продаем нашим заказчикам уже четыре года.
Характеристики:
- Подача жидкости: от 0,1 л/час до 10,0 л/час
- Время работы: непрерывно

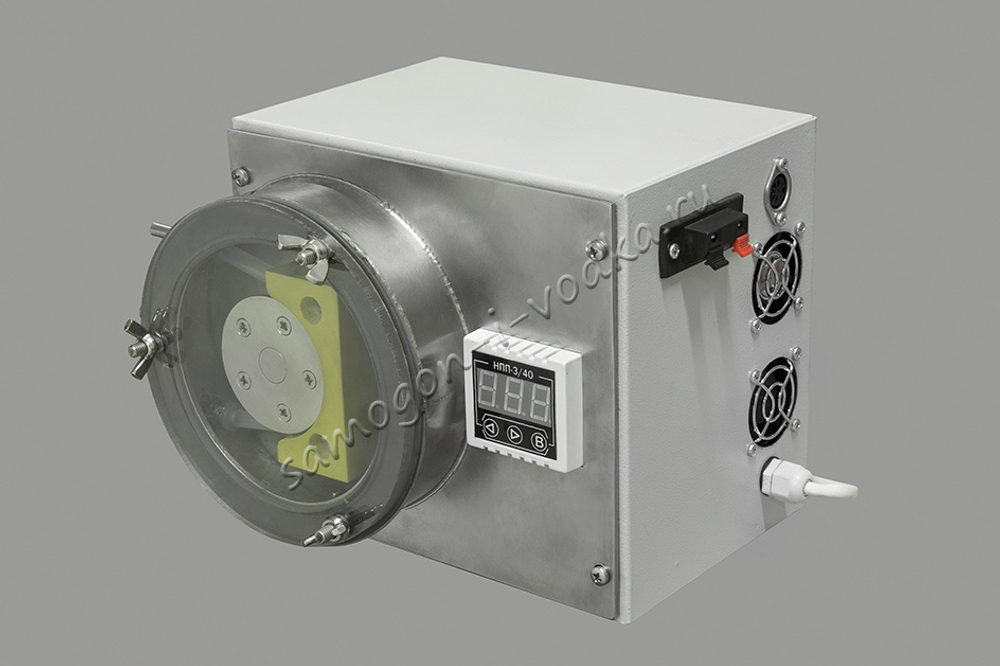

- Индикация режимов работы: трехсекционный семисегментный индикатор
Виды индикации, переключаемые оператором:
Подача
- в процентах от максимальной 0-100,
-в литрах/час (после калибровки), 0.1-10.0
- общего времени( в часах и минутах) или литража за сеанс работы,
- наработки в литрах трубки насоса
Управление
-кнопочное, ручное
-внешнее управление
Дополнительно:
- возможность быстрой остановки и разгона
- плавный разгон
- калибровка (тарировка) насоса
- возможность дистанционного управления внешней автоматикой
- вход для датчика разлития воды на полу - останов по аварии
- останов вращения при невозможности прокачать жидкость на выходе (засорение трубки)
Внутренняя силиконовая трубка , заправляемая в подающую головку - 4х1,5 мм
