Дефлегматор предназначен для конденсации поступающих в него из колонны (или из куба, в режиме дистилляции) спиртосодержащих паров.
После конденсации жидкость (флегма) частично возвращается в колонну для ее нормальной работы, а частично выводится в приемник продукта... Пропорции такого возврата/отбора в разных режимах работы выбираются оператором – это разделение потоков и является необходимым условием нормальной работы колонны.

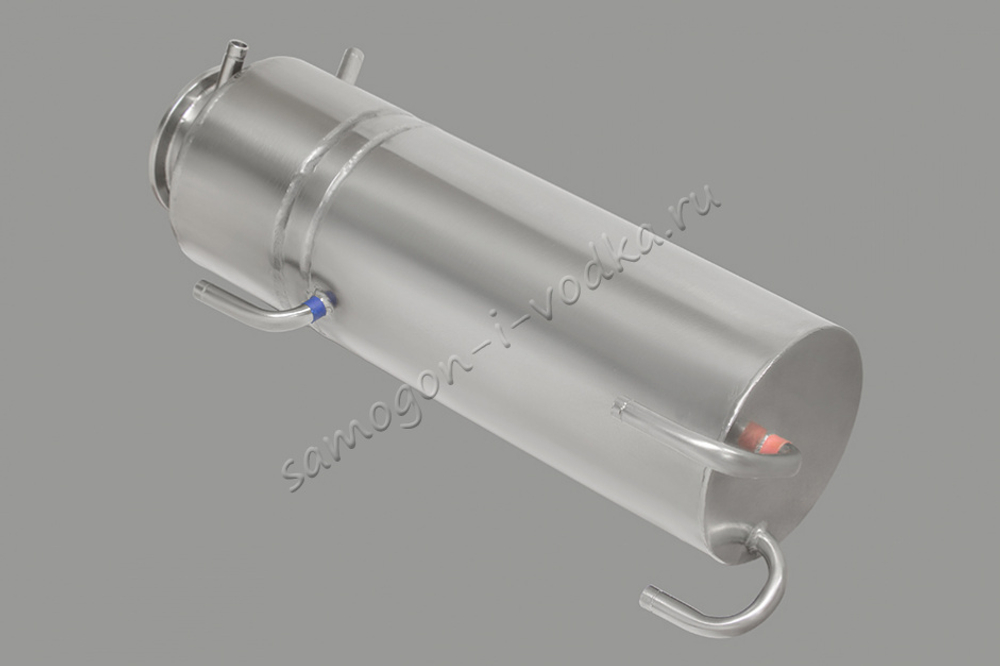

Общий вид дефлегматора, а также его «рабочее положение», в сборе с холодильником доохлаждения продукта, установленным на царгу, показаны на фотографиях ниже.
Дефлегматор серии ХД-2" выполнен таким образом, что, кроме работы в составе ректификационной колонны, его можно использовать для дистилляции браги. В этом режиме он может устанавливаться непосредственно на куб или на пустотелую царгу серии ХД-2". Спирт-сырец после конденсации и доохлаждения в малом прямоточном холодильнике, отводится в приемник продукта, при этом в куб флегма не возвращается
Характеристики:
Мощность нагрева куба в режиме атмосферной ректификации, Вт - до 7000
Мощность нагрева куба в режиме вакуумной ректификации при остаточном давлении 25кПа, Вт - до 4000
Мощность нагрева куба в режиме вакуумной ректификации при остаточном давлении 10кПа, Вт - до 3000
Высота ,мм - 310
Ширина,мм - 90
Вес,кг -2,95
Разьем для подсоединения к кубу– кламповое соединение 2.0" (DN50)
