Вакуумный дефлегматор, как и любой другой, предназначен для конденсации поступающих в него из колонны (или из куба, в режиме дистилляции) спиртосодержащих паров.
После конденсации жидкость (флегма) частично возвращается в колонну для ее нормальной работы, а частично выводится в приемник продукта... Пропорции такого возврата/отбора в разных режимах работы выбираются оператором – это разделение потоков и является необходимым условием нормальной работы колонны. В режиме дистилляции возврат в куб не нужен, поэтому вся сконденсированная флегма выводится наружу.

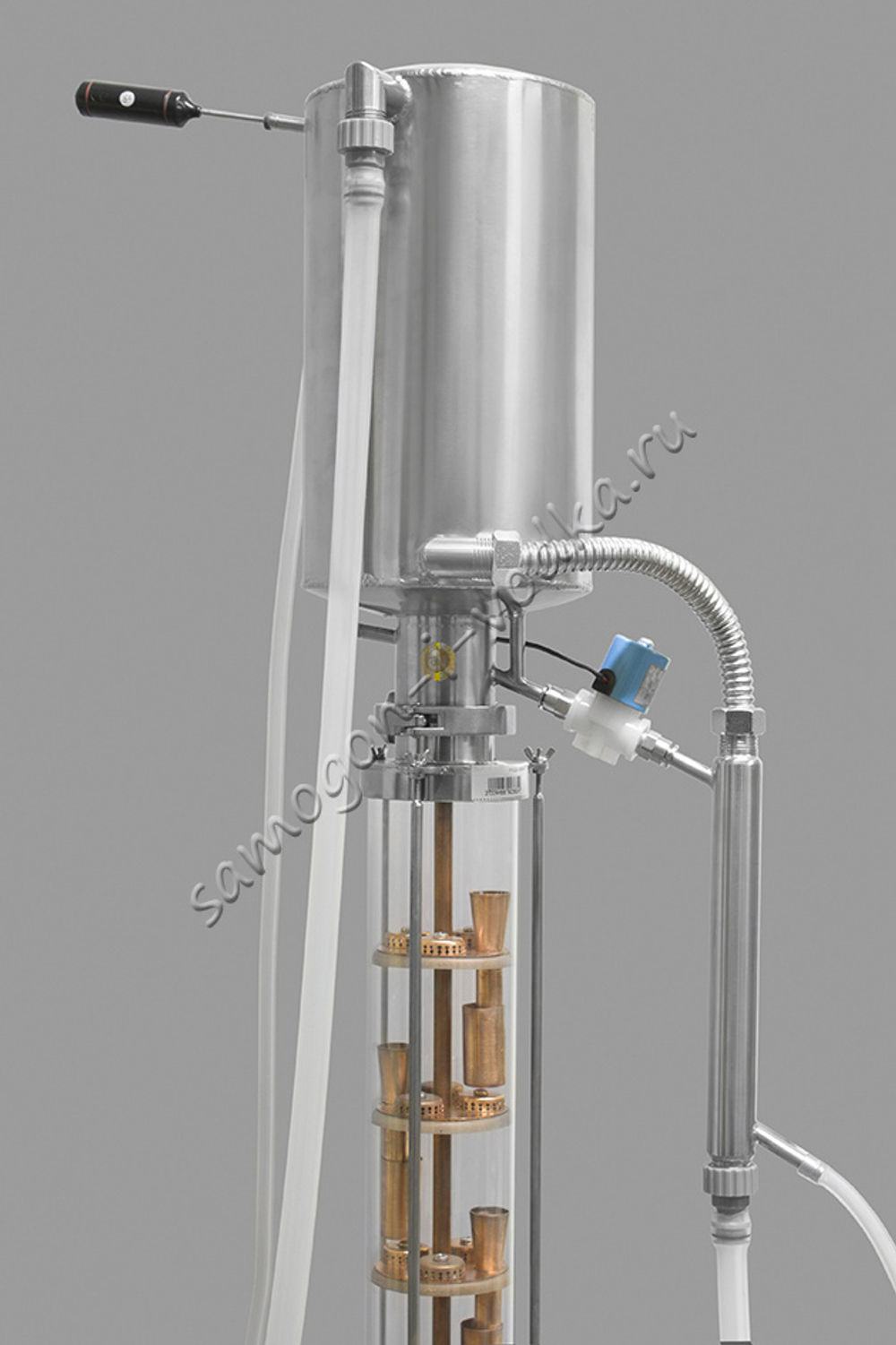

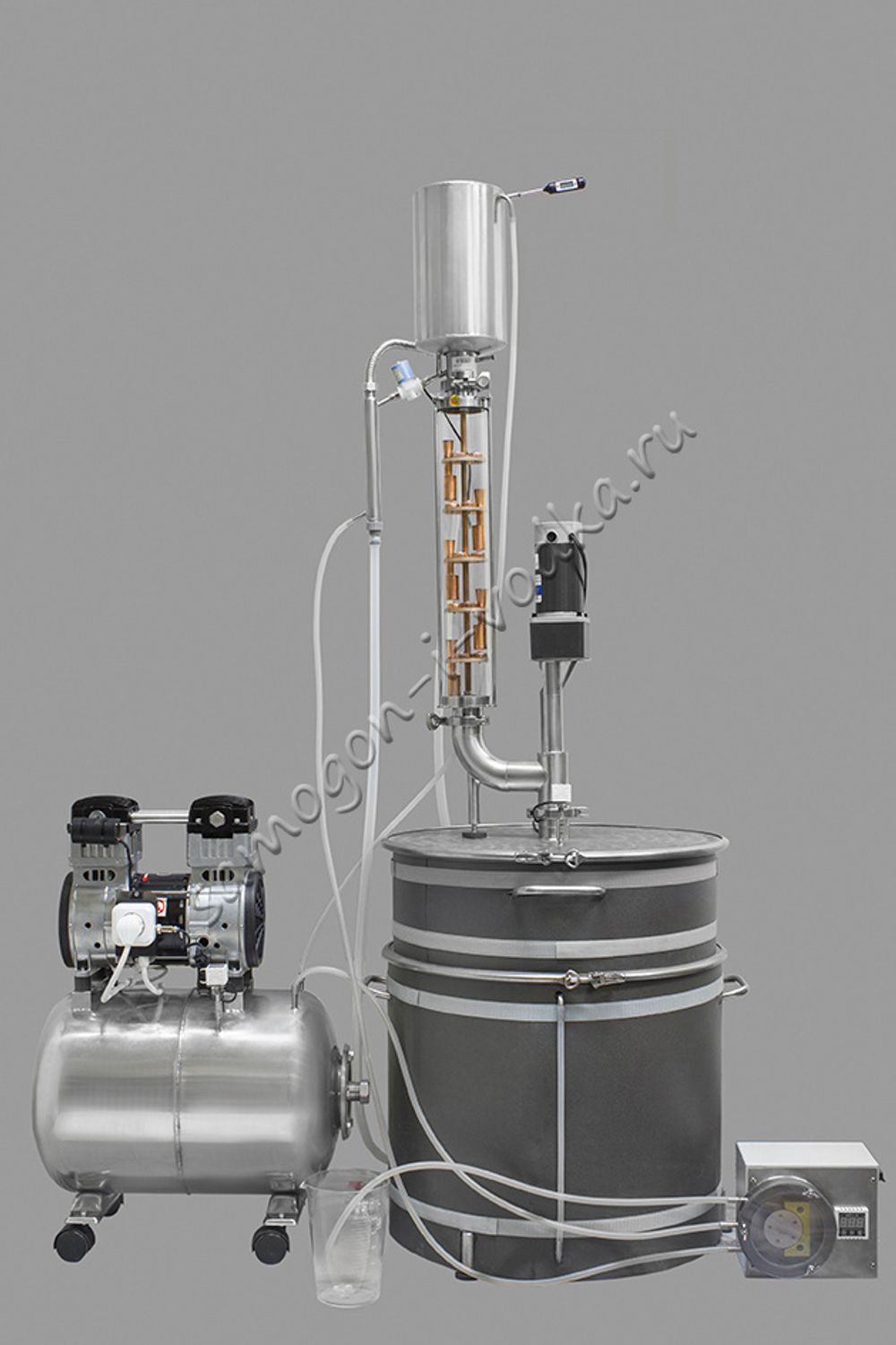

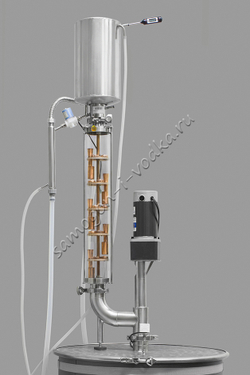

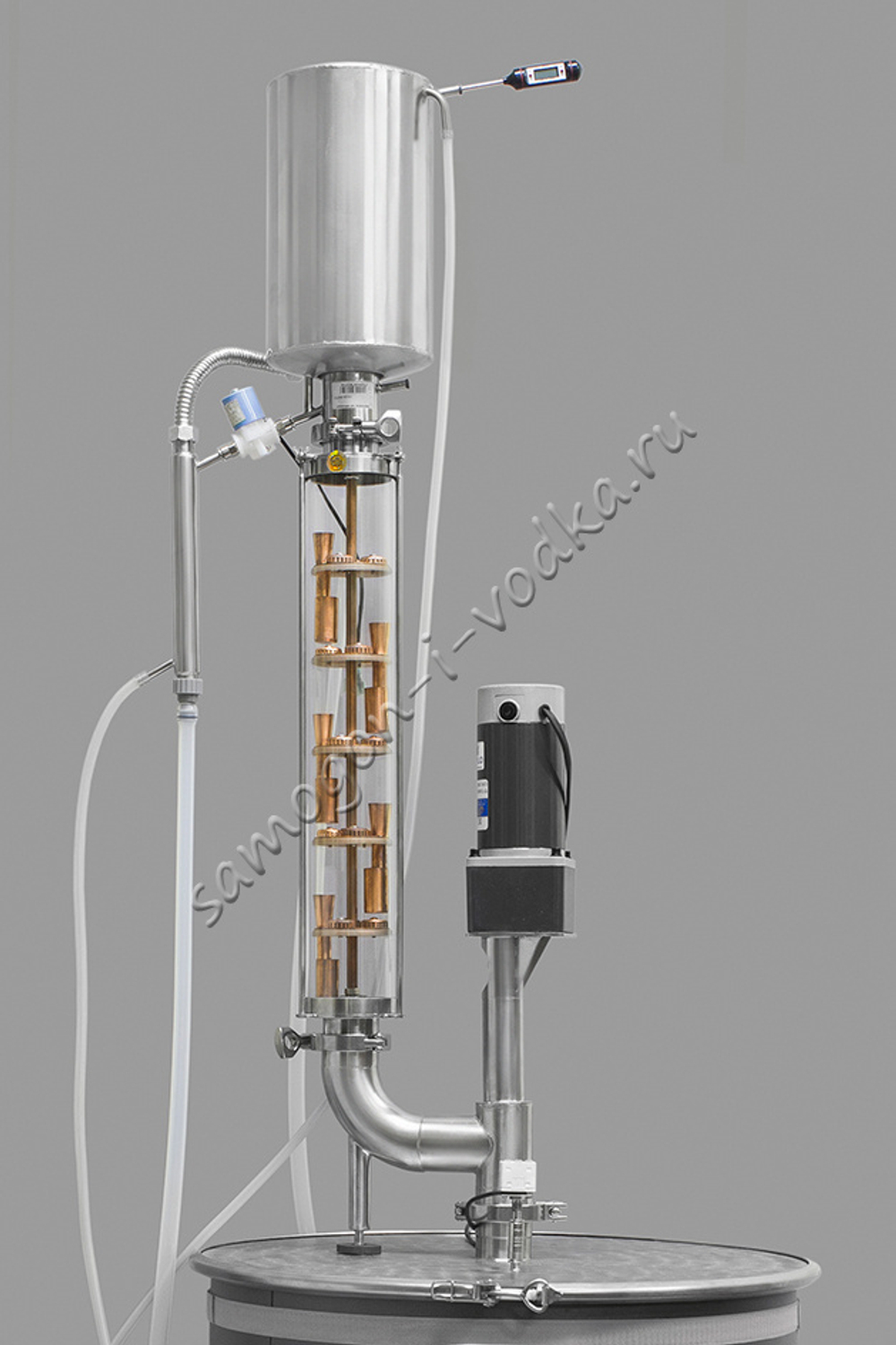

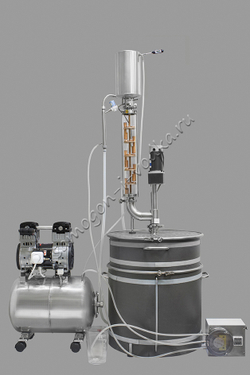

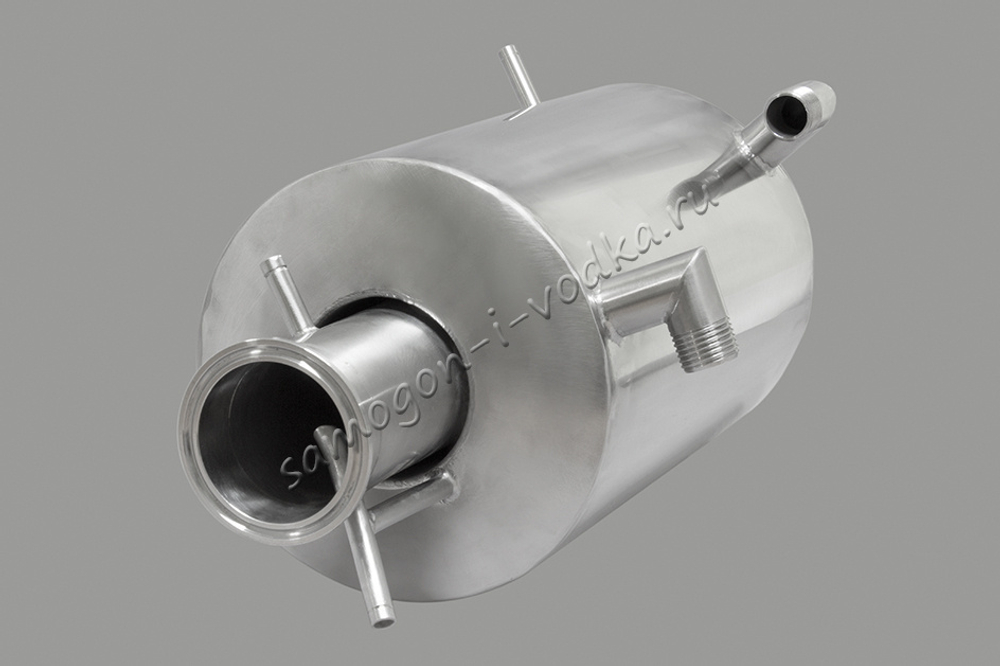

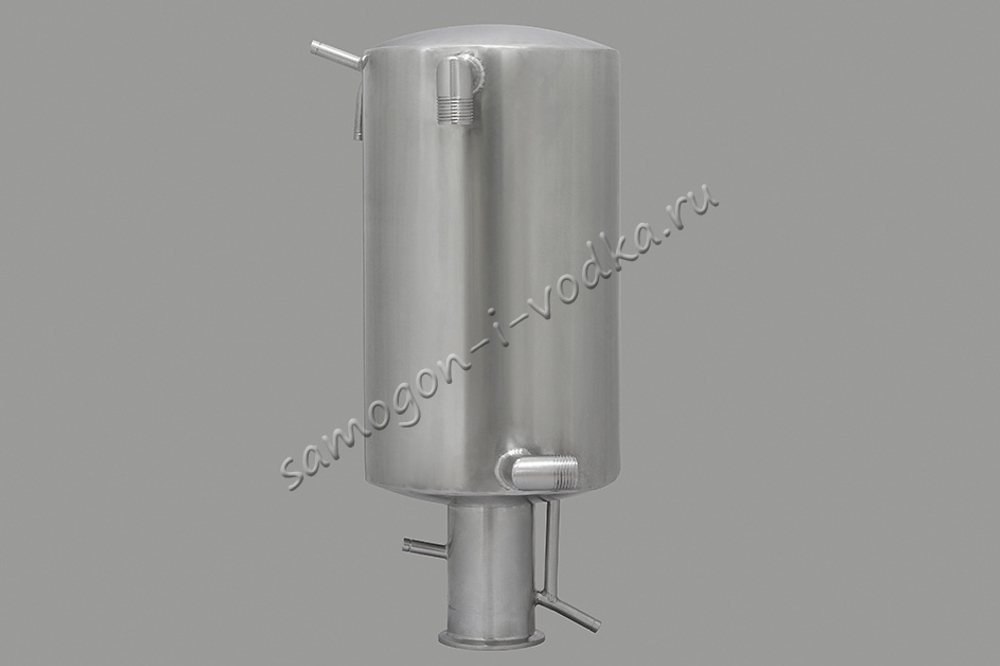

Общий вид дефлегматора, а также его «рабочее положение», в сборе с холодильником доохлаждения продукта, показаны на фотографиях.
Особенностью вакуумного дефлегматора является тот момент, что температура паров очень невысока (обычно 30-40С), поэтому площадь конденсатора очень велика, и проходное сечение тоже выбрано с таким учетом, чтобы скорость пара в нем была как можно ниже (для увеличения время контакта пара и охлаждающей жидкости). Поэтому на атмосфере такой дефлегматор вполне нормально работает на мощности 15-18кВт (зависит от температуры и величины подачи воды охлаждения)
На вакууме же при комнатной воде в 24С и глубине разряжения -10кПа максимальная мощность утилизации примерно 3кВт, при воде в 5-7С 4.5кВт. При этом расход воды от 100 до 200литров/час
Характеристики:
Высота ,мм - 370
Ширина,мм - 200
Вес, кг - 5,92
Штуцера охлаждения - резьбовое соединение 1/2";
Диаметр штуцера отвода продукта - 8 мм;
Разьем для подсоединения к кубу– быстросъемное соединение Сlamp (Кламп) 2,0" (DN50)
Мощность нагрева куба в режиме ректификации, Вт - 3000-4500Вт
Мощность нагрева куба в режиме дистилляции, Вт - до 5000Вт
Рекомендованные шланги соединения:
- Отбор продукта:
Шланг силиконовый 5х1,5 мм
В комплектацию не включены шланги подачи воды охлаждения, отбора продукта и хомуты с прокладками для соединения.
