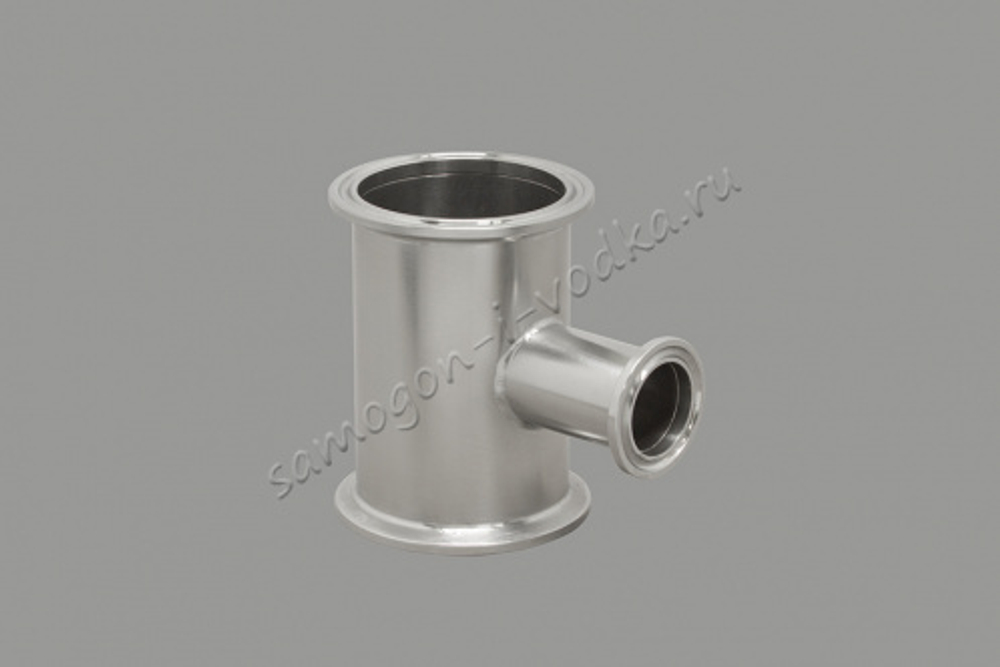

Узел парового отбора нужен для правильного распределения потоков спиртовых паров при работе с колонной...

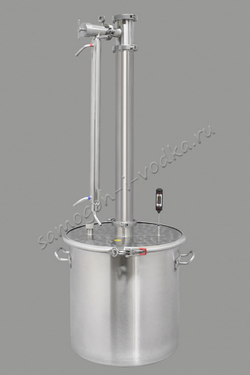

Устанавливается он, как видно по фотографиям, между колонной и конденсаторами спиртовых паров.
Верхний конденсатор называется обратным холодильником — вся флегма, которая конденсируется в нем, стекает обратно в колонну (питание колонны флегмой)
Боковой конденсатор называется дистиллятором, или холодильником. Он служит для конденсации спиртовых паров, которые отводятся в приемную емкость (готовый продукт)
Узел парового отбора сконструирован таким образом, чтобы и колонна получала достаточное количество питающей ее флегмы, и продукт отбирался с достаточной скоростью
Базовый вариант использования Узла парового отбора для первичной дистилляции — с установленным холодильником парового отбора и Заглушкой под кламп 2.0" (DN50). В этом случае весь пар попадает в боковой отвод и приемную емкость, соответственно.
При работе с колонной сверху можно установить или дефлегматор, или кожухотрубный дистиллятор.
Высота - 84мм.
Материал - нержавеющая сталь.
